Продолжение линейки 8К в полноразмерном корпусе, отсеком для HDD с виброизолированным шасси, линейным питанием, TCXO, цифровым HI-FI Audio с XMOS и пр.
Небольшой сравнительный обзор
Фото
Media processor: Amlogic S928X-K/J with Dolby Vision VS10 engine
Operating memory: 8 GB
Flash memory: 64 GB
Ethernet: 10/100/1000 Mbit/s
Wi-Fi: 802.11b/g/n/ac/ax (Wi-Fi 6), Dual Band 2.4+5 GHz, 2T2R
Bluetooth: 5.2

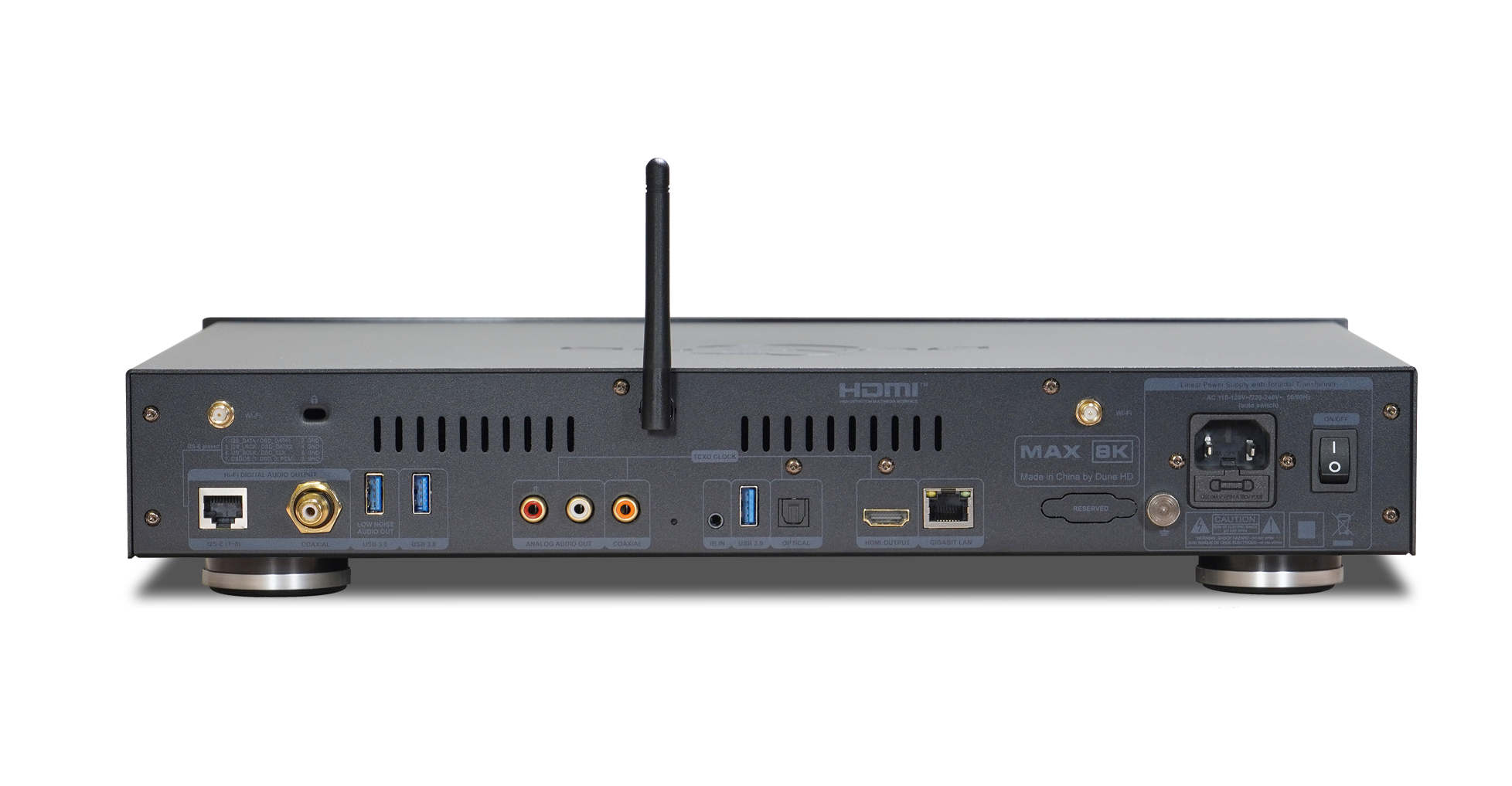

USB ports: 3x USB 3.0 host + 1x USB 2.0 host

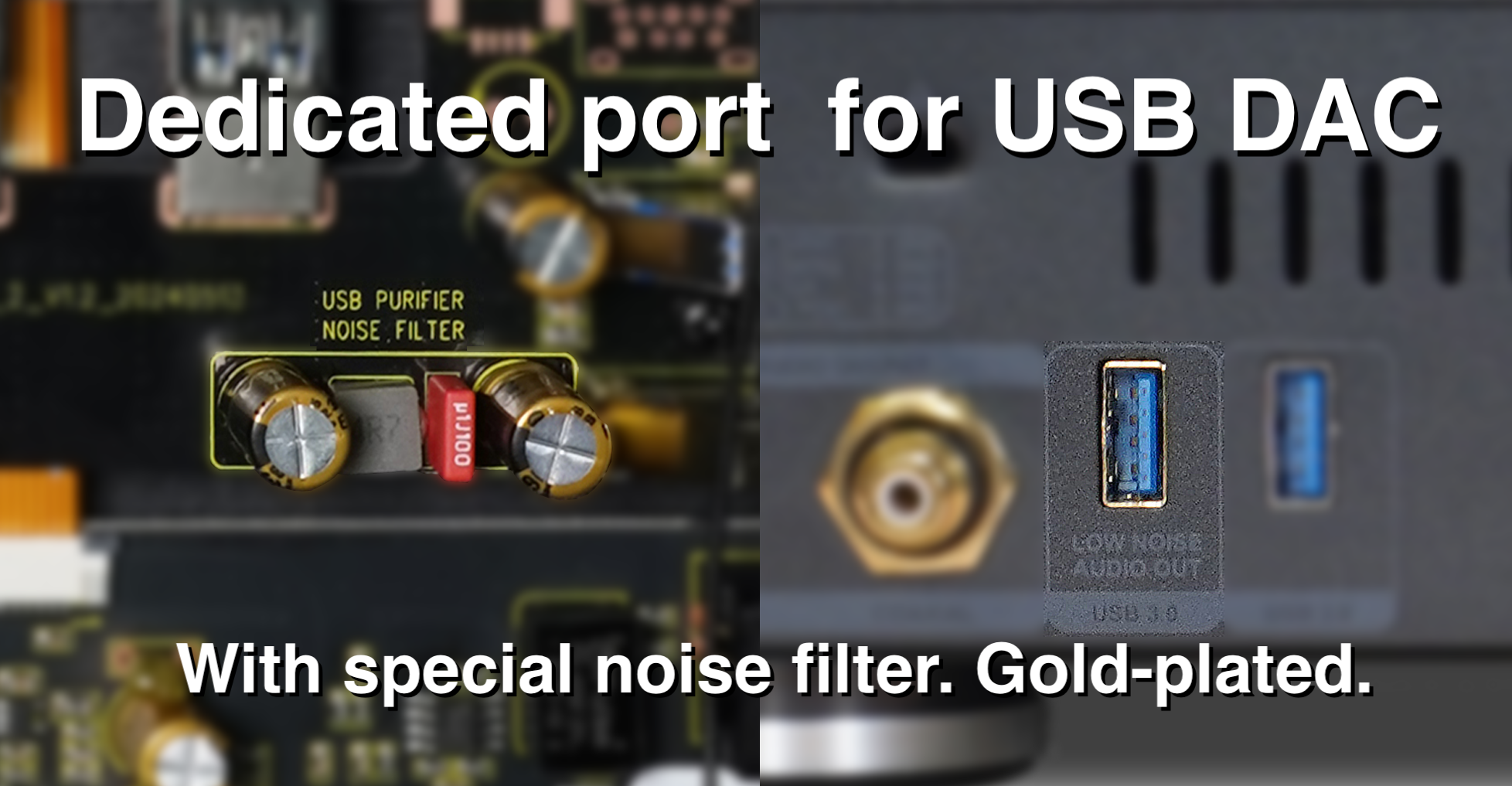

USB audio output port: One of USB ports is optimized for connecting external USB DAC (includes advanced noise filtering to minimize noise transfer from the media player to the external DAC)

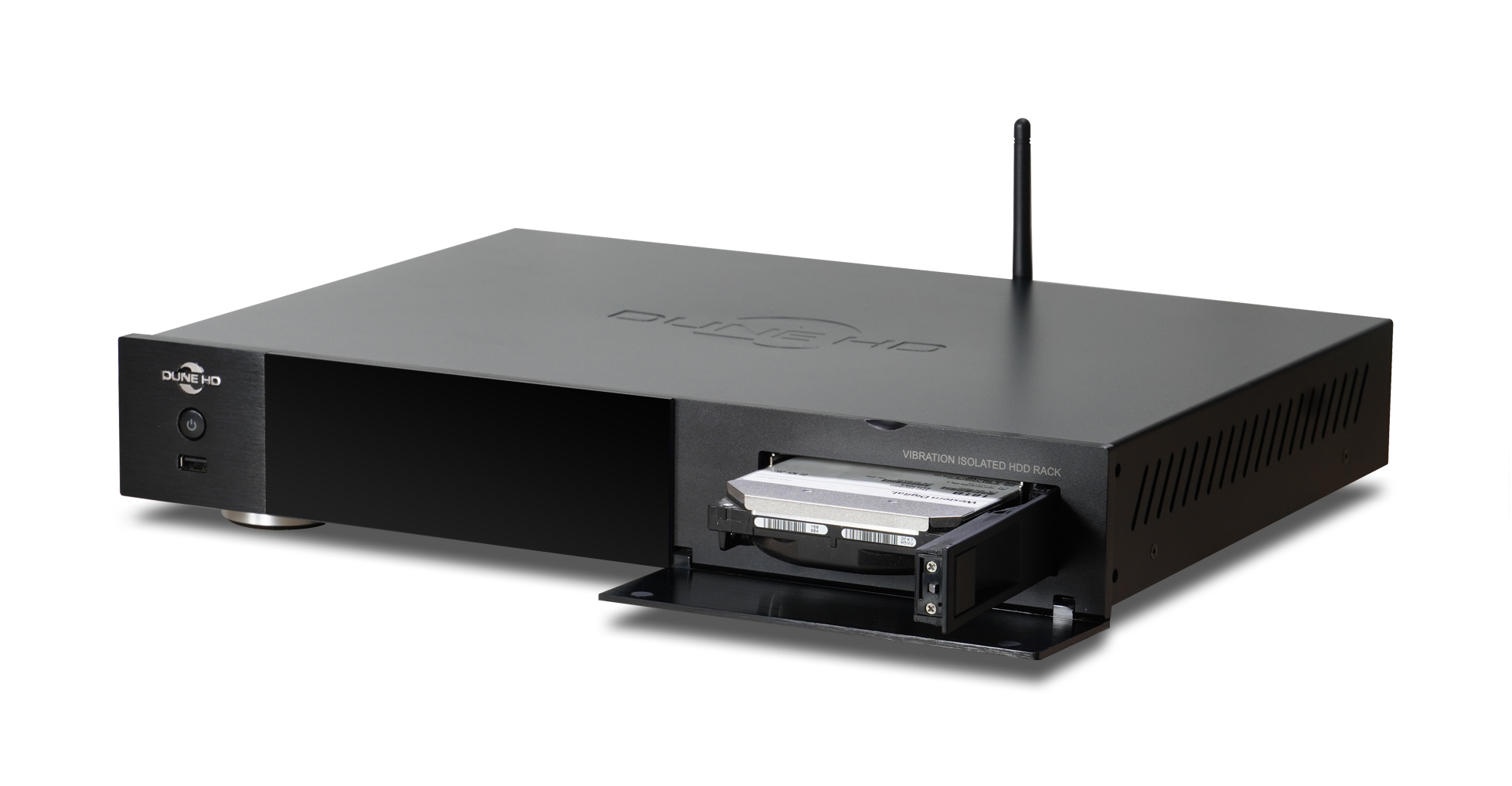

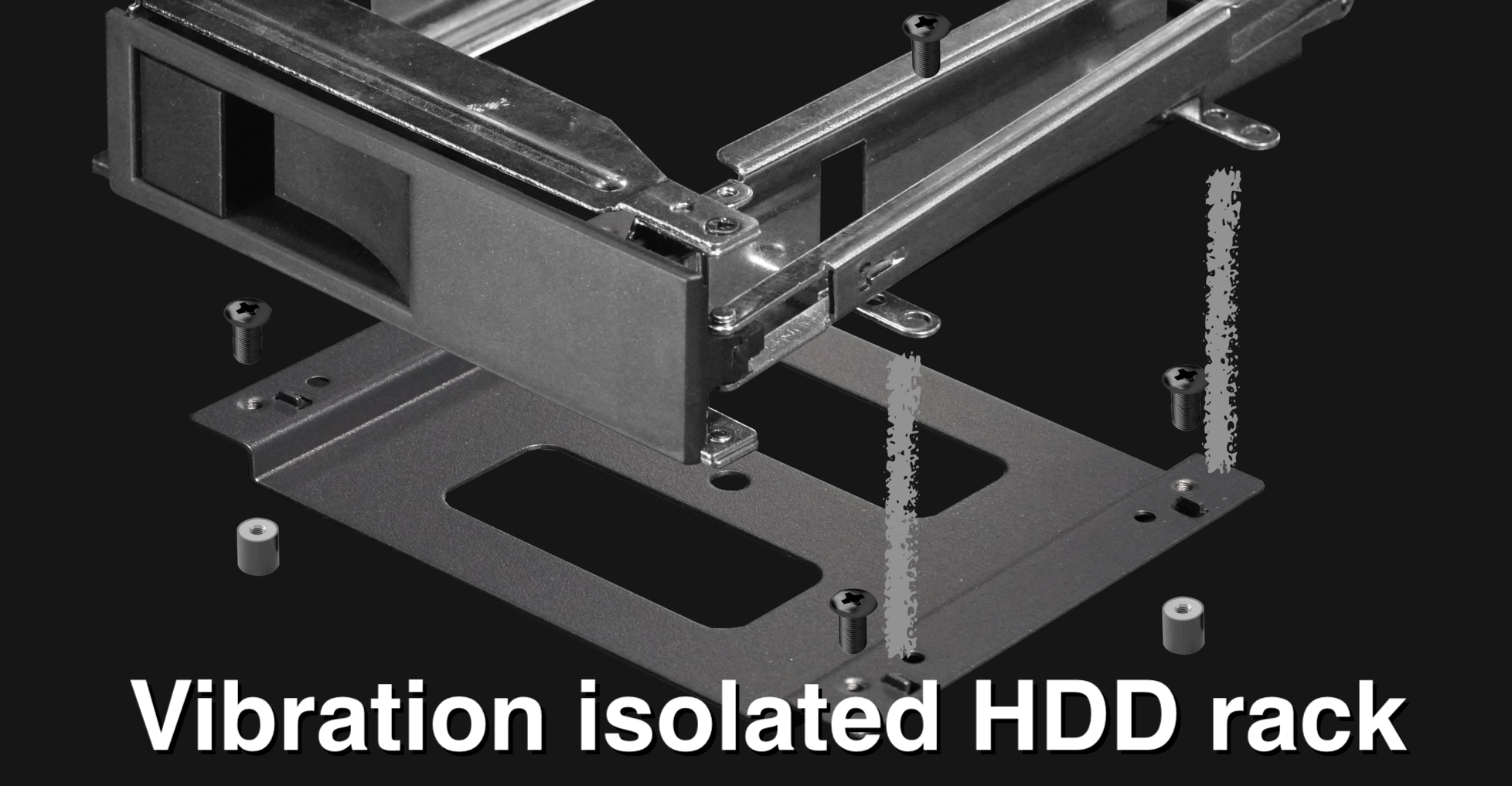

Built-in HDD rack: 3.5" SATA HDD, up to 20 TB and more, hot swap, vibration isolation
HDMI output: HDMI 2.1a up to 8Kp60 HDR / 4Kp60 Dolby Vision, experimental support for 120 Hz (up to 4Kp120)
Analog audio output: 2xRCA (stereo audio)
S/PDIF output: Optical S/PDIF, Coaxial S/PDIF

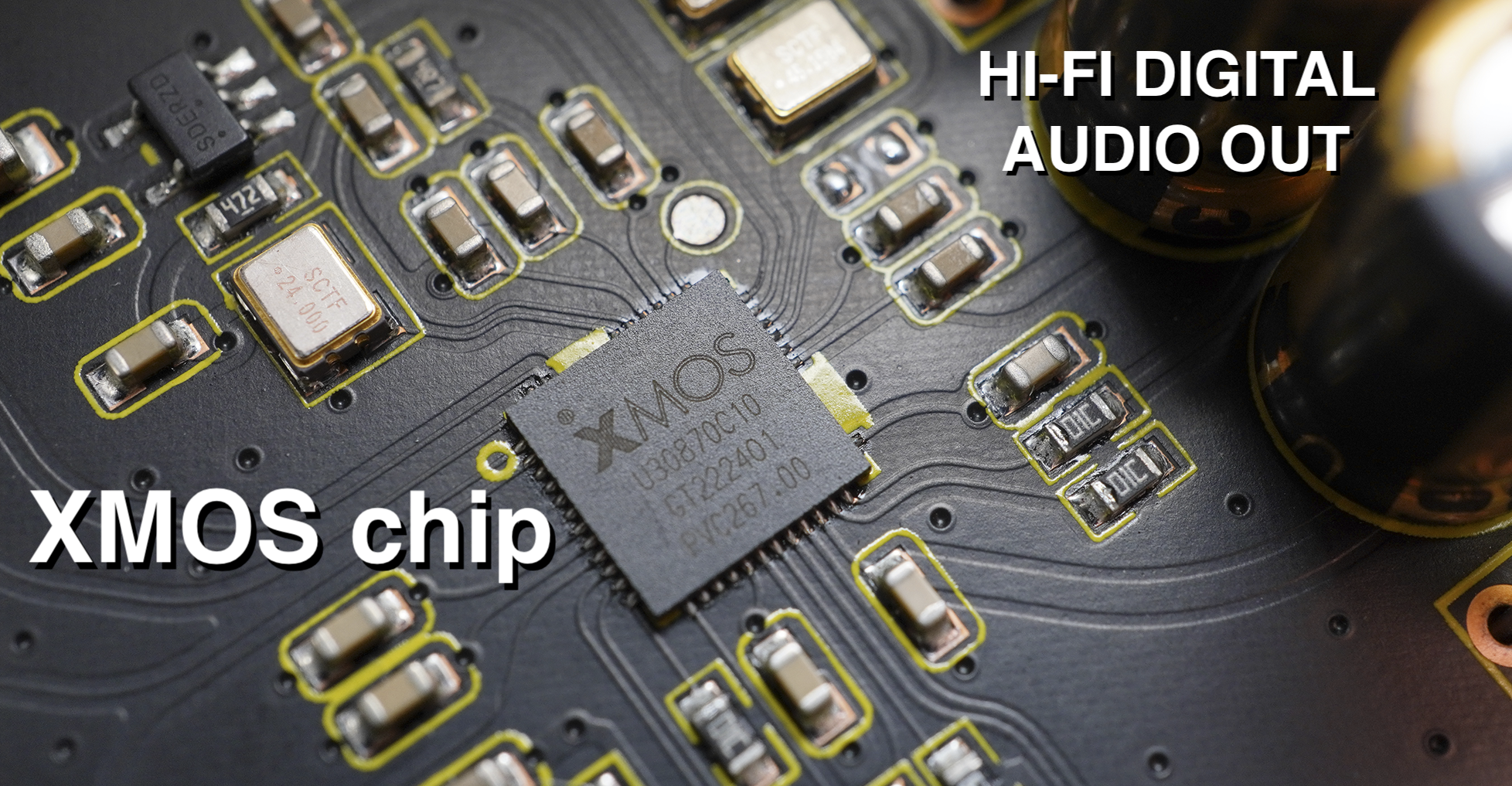

Hi-Fi S/PDIF output: Coaxial S/PDIF
Hi-Fi I2S-E output: RJ45 connector (pins 1-8: I2S_DATA/DSD_DATA1, GND, I2S_LRCK/DSD_DATA2, GND, I2S_BCLK/DSD_CLK, GND, DSDOE(1:DSD,0:PCM, GND)
Front panel display: Multi-segment LED display HH:MM:SS
Front panel power button: Yes
IR receiver: Built-in IR receiver, supports Dune HD IR codes and Google IR codes
IR input port: For connecting external IR receiver (included); 3.5mm minijack, T-R-S: 5V-IR-GND, L=14.5mm (→ details)
Antennas: 2x external Wi-Fi antennas (detachable) + external BT antenna (non-detachable, because it is needed for Bluetooth remote)
Remote: Bluetooth remote with microphone (voice search), Air Mouse, IR learning, backlight, IR mode

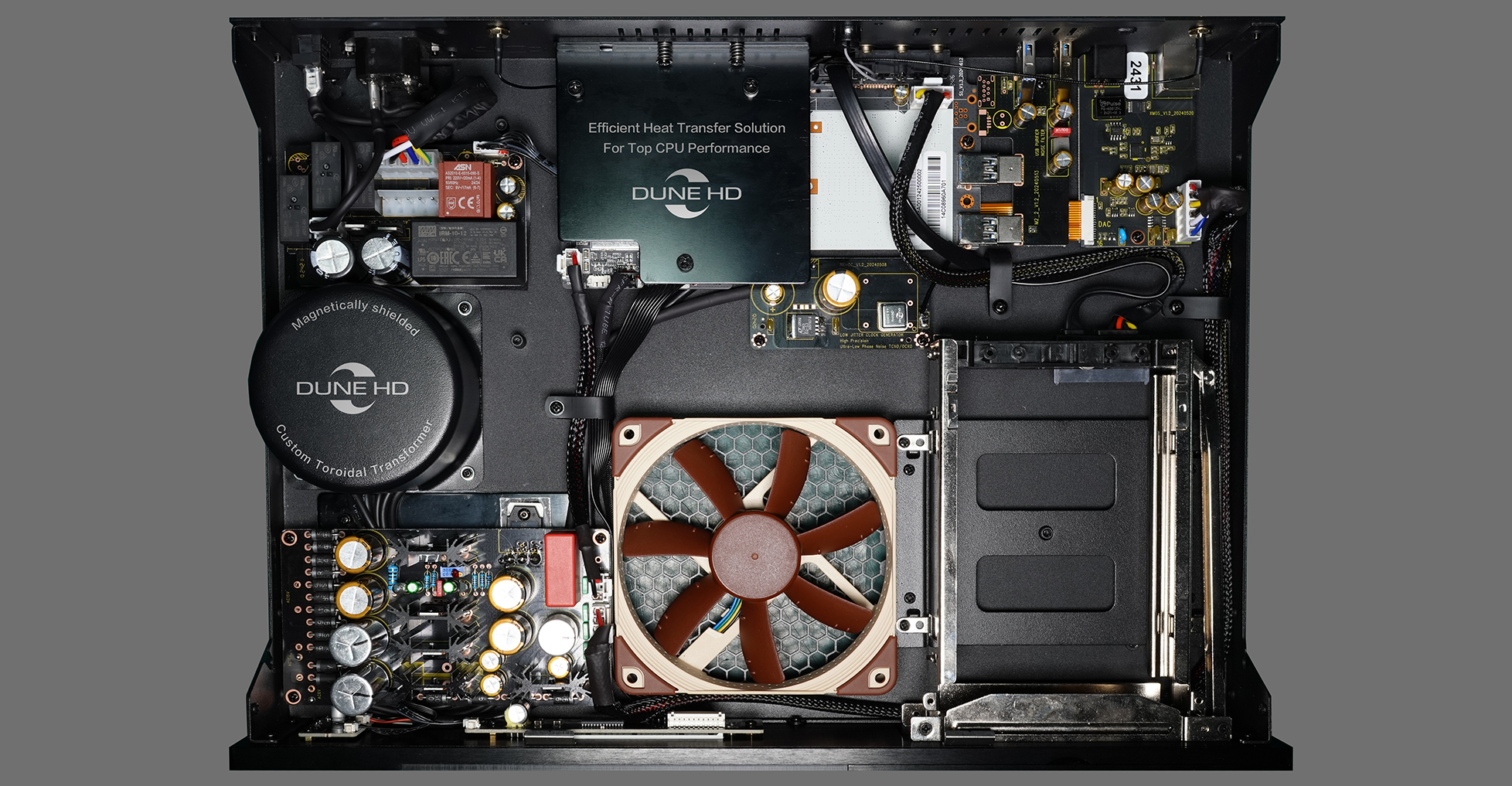

Case: Metal (43 cm full-sized steel case with brushed aluminum front panel)

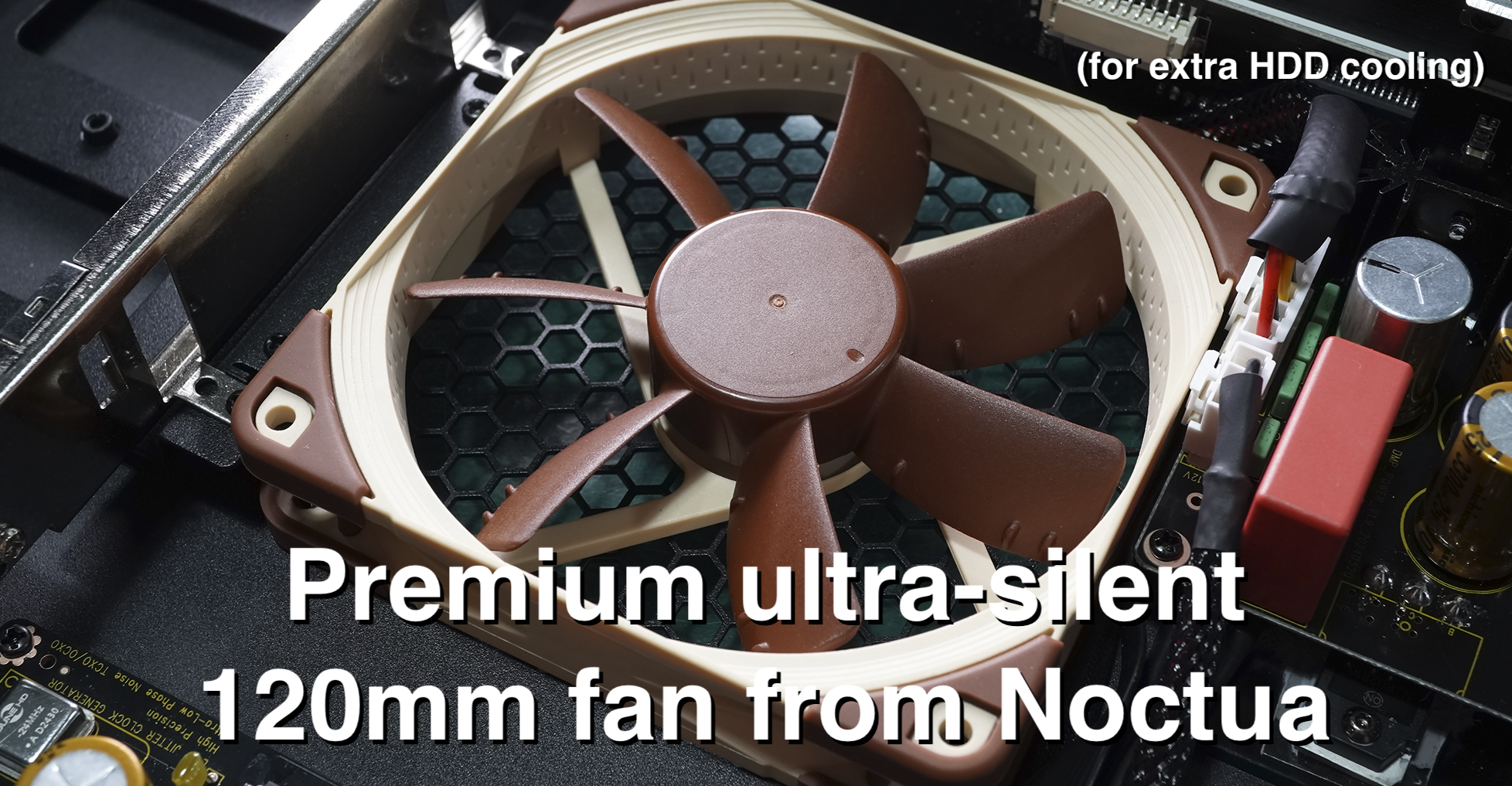

Cooling: Passive (entire case as a super-efficient heatsink) and active (120mm premium ultra-silent fan from Noctua for extra HDD cooling)
Dimensions (W x H x D): 430mm x 79mm x 324mm
Power input: AC ~220-240/110-120V, 50/60Hz, auto switch

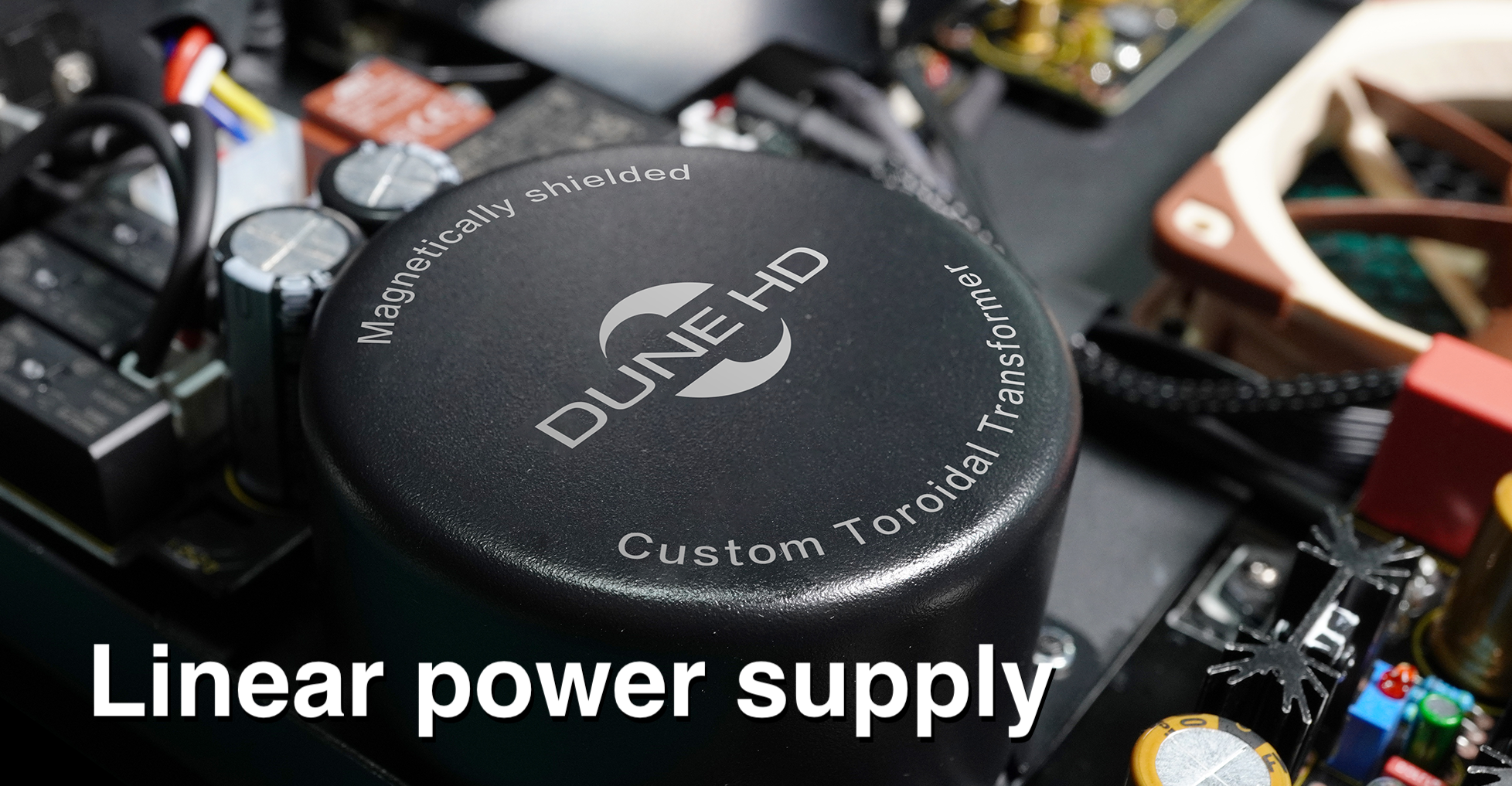

Power supply: Built-in linear power supply with custom magnetically shielded toroidal transformer; supports power saving (when the media player is in Power Off mode, the transformer is switched off to save power)
Video
8K video decoding: Yes, up to 8Kp60 HDR; 8K content can be downscaled to 4K, 1080p or lower output resolution
8K video output: Yes, up to 8Kp60 HDR; any content can be upscaled to 8K output resolution
Video decoding: AV1, VP9 profile 2, H.265 (HEVC), H.264 (AVC), VC1, MPEG4, MPEG2, MPEG1
HDR formats: Dolby Vision, HDR10+, HDR10, HLG
Dolby Vision VS10 engine: Yes
Dolby Vision playback: Profiles 5, 7 (MEL and FEL), 8; various containers (ISO, movie folder structure, MKV, MP4, M2TS); DTDL (double-track double-layer), STDL (single-track double-layer), STSL (single-track single-layer). Double-track/double-layer video (profile 7 MEL, profile 7 FEL) is played with the use of data from both tracks/layers: video data from the first track/layer (with 10-bit color depth - the maximum color depth supported by OLED-panels in OLED TVs), extended Dolby Vision information (RPU metadata) from the second track/layer
Dolby Vision output: LLDV (Low Latency Dolby Vision / Player-led Dolby Vision), STD DV (Standard Dolby Vision / TV-led Dolby Vision)
Manual preference for LLDV or STD DV: Yes
HDR mode (SDR/HDR/DV) switching: manual and automatic (according to played content)
Framerates: all standard framerates including 23.976, 24.0, 25.0, 29.97, 30.0, 59.94, 60.0; experimental support for 120 Hz output
Framerate and resolution switching: manual and automatic (according to played content)
Video upscaling and downscaling: Yes
3D video support: Side-by-Side, Top-and-Bottom (TV requires manual switching into 3D mode)
Video file formats: MKV, MPEG-TS, MPEG-PS, M2TS, VOB, AVI, MOV, MP4, QT, ASF, WMV, ISO, movie folder structures
BD playback: Lite (direct video playback without menu), Full Menu
DVD-Video playback: Lite (direct video playback without menu)
Audio
Bitstream passthrough: bitstream passthrough of all Dolby/DTS formats (up to Dolby TrueHD Atmos and DTS X)
Decoding of Dolby/DTS formats: multichannel decoding (up to 7.1 channels) of all Dolby/DTS formats (up to Dolby TrueHD Atmos and DTS X)
Audio decoding: MPEG-1/2 layer I/II/III, AAC, LPCM, FLAC, multichannel FLAC, Vorbis, WavPack, APE (Monkey's Audio), ALAC (Apple lossless), SACD DSD (stereo and multichannel) (supports output of decoded multichannel DSD as multichannel PCM to HDMI), multichannel PCM (up to 7.1), all Dolby/DTS formats (up to Dolby TrueHD Atmos and DTS X)
Audio file formats: MP3, MPA, M4A, AAC, WAV, FLAC, Ogg/Vorbis, WavPack, APE (Monkey's Audio), ALAC (Apple lossless), SACD ISO (stereo and multichannel), SACD DSF (stereo and multichannel), SACD DFF (stereo and multichannel), AC3, DTS, DTS-WAV
PCM audio output: original sample rate (44.1 to 192 kHz)
Other Features
Subtitle formats: SRT (external), SUB (MicroDVD) (external), text (MKV), SSA/ASS (MKV, external), VobSub (MP4, MKV, external SUB/IDX), PGS (ISO, TS, MKV)
Online subtitles: Automatically download subtitles from Internet
Picture file formats: JPEG, PNG, BMP
Photo viewer functions: Slideshow, transition effects, picture rotation, zoom, view playlist, repeat, shuffle
Playlist file formats: M3U, PLS, CUE
Playlist functions: Build playlist from selected folders and files, build playlist from selected playlist files, view playlist file, view current playlist, quickly jump to next/previous or selected playlist item, repeat, shuffle, playlist of photo files, playlist of audio files, playlist of video files, mixed playlist of audio and video files

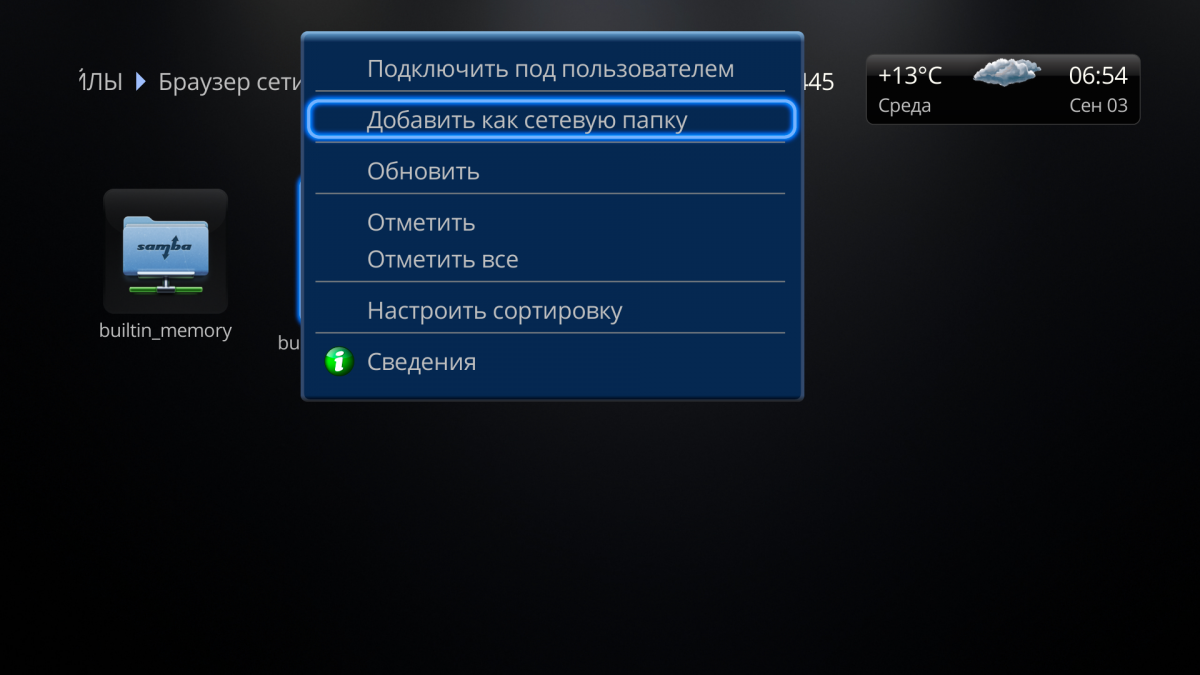

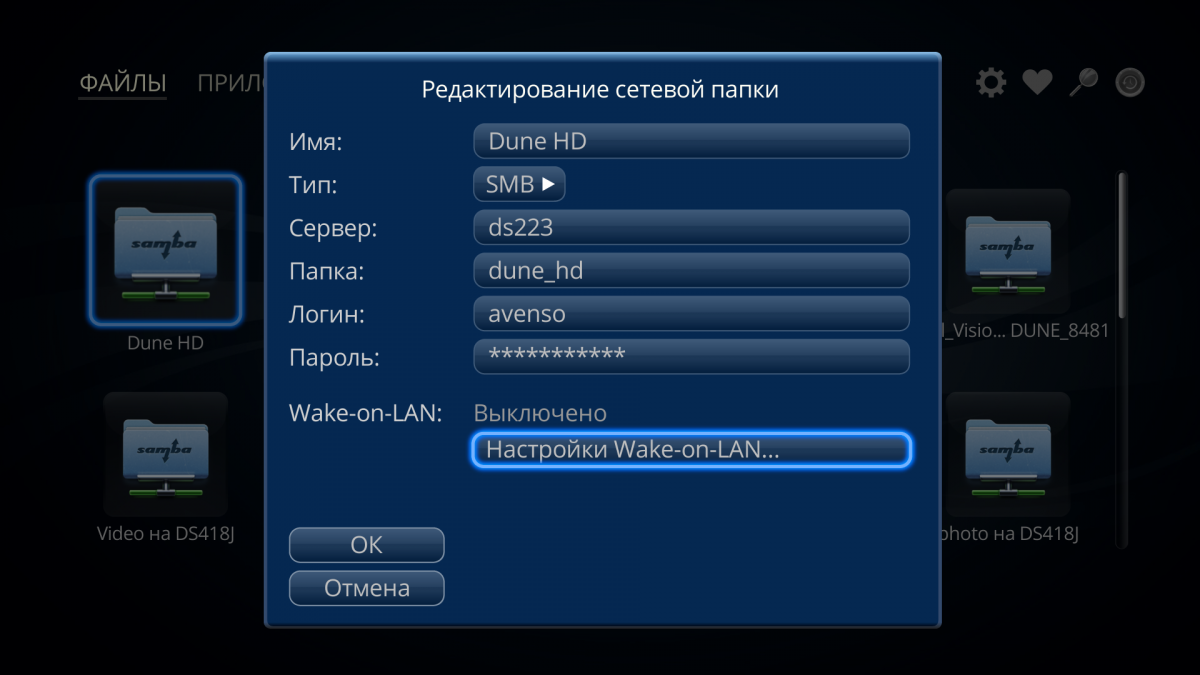

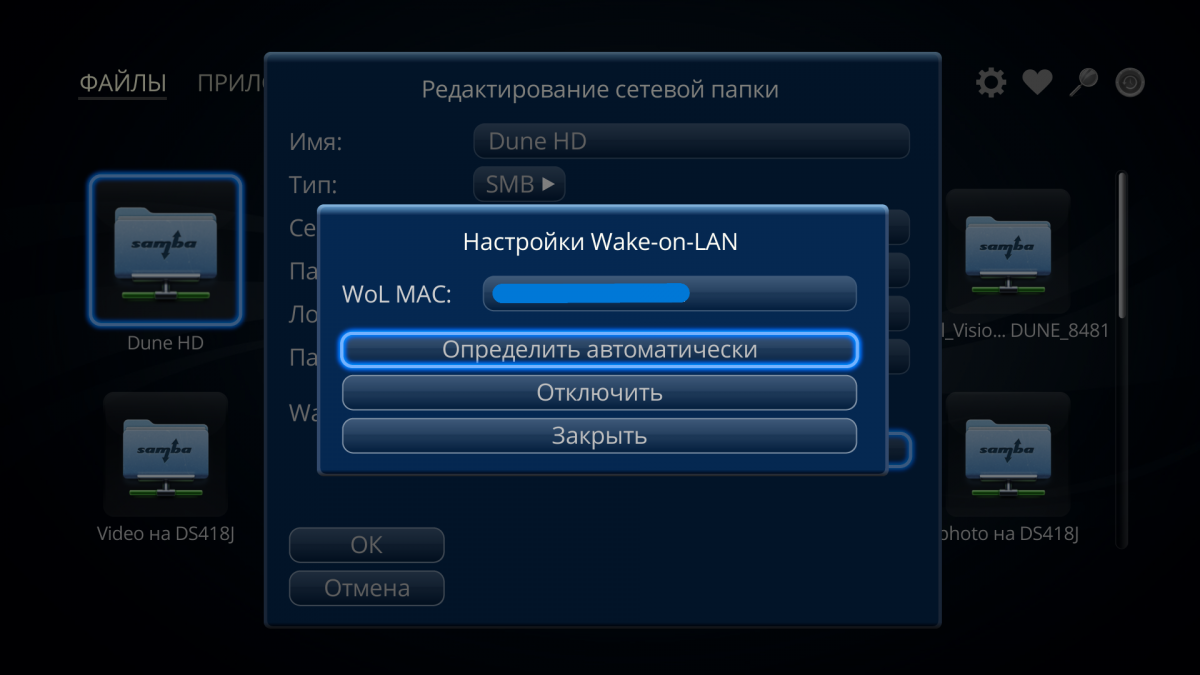

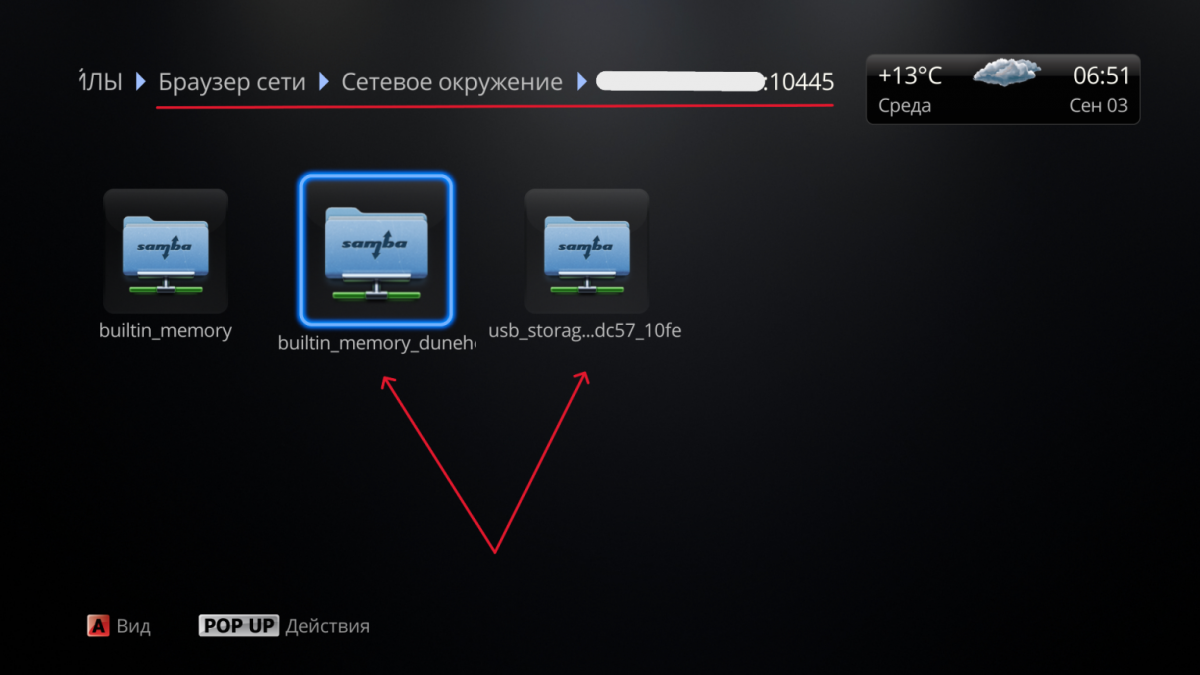

SMB client: Browse SMB servers/shares, manually connect to SMB share, directly access (read-write) and play files (SMB v1/2/3)
NFS client: Browse NFS servers/shares, manually connect to NFS share, directly access (read-write) and play files
SMB server: Share connected storage devices (internal HDD, USB HDD) and internal flash memory to local network via SMB protocol (SMB v1/2/3)
iOS and Android mobile apps: Control the media player via the powerful Dune Control mobile application
IP control: Use the built-in IP Control interface to integrate the media player into Smart Home and Home Automation systems (such as Control4 and Crestron)
OS and Apps
OS: Linux-based Dune HD OS + Android 11
OS kernel: 64-bit
Android apps: 32-bit
Support for HDDs larger than 16 TB: Yes
Filesystems: FAT16/FAT32 (read-write), EXT2/EXT3/EXT4 (read-write), NTFS (read-write), exFAT (read-write), HFS/HFS+ (Mac OS Standard/Extended) (read-only), BTRFS (read-write)
Widevine DRM: Widevine L1
Google Android TV certification: No
Netflix certification: No
Compatibility with Android apps and streaming services: Varies across particular apps and services, no guaranteed compatibility (no official Android TV certification, no official certifications by particular streaming services); the primary function of this media player is Hi-End media playback from HDD or NAS, support for Android apps and streaming services is additional non-primary functionality without guaranteed compatibility
Functions requiring Internet connection: Some functions require Internet connection to verify Dune HD license. 1. Internet connection is required to play video files in the most advanced Dolby Vision format (DV Profile 7); w/o Internet, such files still can be played, but in HDR format (like in most media players of other brands). 2. Internet connection is required to play BD images with Full Menu; w/o Internet, such files still can be played, but with Lite Menu (like in most media players of other brands). In the future, the set of functions which require Internet connection may change.
Package Contents
Media player x1
Wi-Fi antenna x2
Bluetooth remote x1
Batteries AAA x2
PC power cord EU plug x1
PC power cord US plug x1
PC power cord UK plug x1
PC power cord AU plug x1
HDMI cable 8K Ultra High Speed x1
IR extender x1
Quick installation guide x1
19" rack mounting brackets x2
Set of screws for 19" rack mounting brackets x1
Информация для новых пользователей
Настройки > Прочее > Обновление прошивки > Игнорировать бета-версии > Нет
Либо скачать по ссылке ниже и установить с внешнего накопителя.
В некоторых случаях после прошивки может потребоваться сброс настроек (если вы считаете, что что-то работает не так, как положено).
После этого можно продолжать окончательную настройку плеера.
Полезная информация, troubleshooting и подробные гайды при работе с плеером:
Новый Faq По Dune, Каталог Плагинов И Приложений, Библия
Если у вас уже были в наличии плееры Дюны, но вы впервые имеете дело с Новым интерфейсом:
Краткий обзор возможностей New GUI
HDD / Поддерживаемые объёмы
Поддерживаются следующие файловые системы:
FAT16/FAT32, exFAT, NTFS, EXT2/EXT3/EXT4
Поддерживаемые объёмы:
Ядро ОС и программные компоненты для работы с HDD на данном боксе 64-битные.
Должно корректно поддерживаться и работать с HDD/разделами любого объема > 16 TB, и форматирование таких HDD/разделов на самом медиаплеере (в файловые системы NTFS, exFAT, EXT4).
Внимание! В случае, если новые (и не только) жёсткие диски не распознаются или нет возможности их форматирования в Dune UI, необходмио отформатировать их первый раз в ПК.
Для лучшей совместимости рекомендуется использовать файловые системы exFAT или NTFS. Дополнительным преимуществом этих двух ФС также является компатибильность с Windows (для возможного сохранения, восстановления, переброски данных).
Автоматический режим включения (отключение активации плеера) при подаче питания (программирование MCU)
В плеерах Дюны с наличием микроконтроллера MCU на борту существует возможность программирования плеера, чтобы он не включался автоматически при подаче питания.
Нижеописанные операции выполнять ИК-пультом, либо перевести комплектный пульт R4 в ИК-режим.
Включение автовключения при подаче питания:
- Переведите устройство в аппаратный режим ожидания (полное отключение питания).
- Направьте ПДУ на ИК-глазок.
- Аккуратно нажмите следующую последовательность кнопок ПДУ (цифровые значения):
P (7), O (6), W (9), E (3), R (7), 1, Enter
- Устройство должно один раз мигнуть светодиодом. Если светодиод не мигает, повторите попытку несколько раз.
Выключение автовключения при подаче питания:
- Нажмите P (7), O (6), W (9), E (3), R (7), 0, Enter

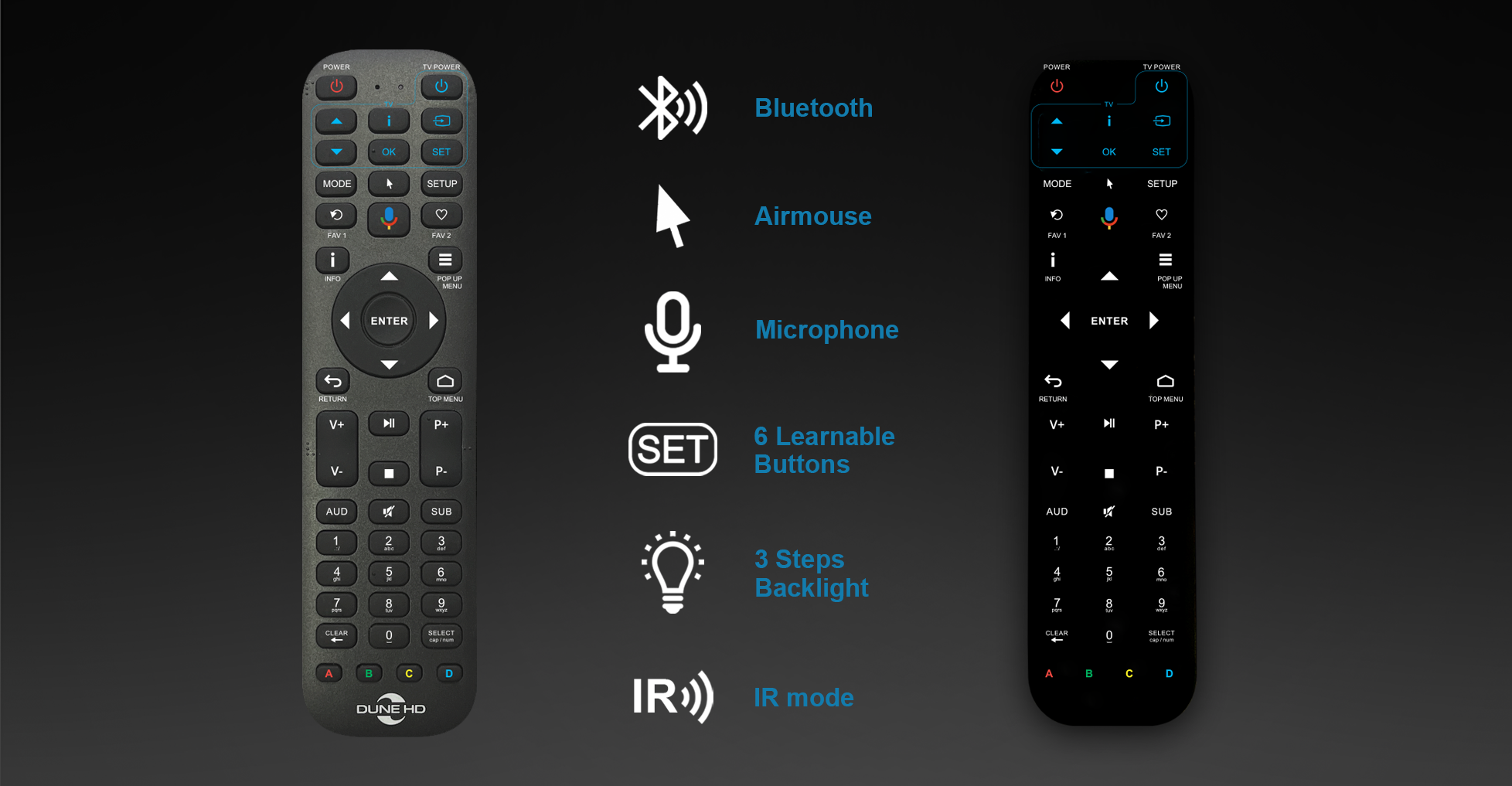

Пульт R4 (Настройки и кнопки / Проверка уровня заряда батарей)
Power - долгое нажатие вызывает меню для Системных настроек.
Return - долгое нажатие во время воспроизведения дублирует команду TopMenu, то есть выход на верхний уровень с возможностью дальнейшей навигации.
Info - долгое нажатие во время воспроизведения - быстрый вызов плейлиста.
Enter - долгое нажатие в интерфейсе и во время воспроизведения дублирует команду кнопки PopUp.
Info -долгое нажатие в интерфейсе дублирует команду кнопки Recent, то есть моментальный переход в Последнее, чтобы не тянуться дальше вверх к кнопке FAV1.
Настройка пульта
Для спаривания пульта с плеером нажмите и удерживайте кнопки "ENTER" и "V+", данная команда отправляет ИК-код «Auto Pair», который запросит у медиаплеера автоматическое сопряжение с пультом ДУ.
Используйте меню "Настройки / Системные / Пульты и аксессуары", чтобы корректно удалить сопряжение пульта.
Сброс пульта к заводским настройкам.
Нажмите и удерживайте кнопки "ENTER" + "TOPMENU" на пульте в течение 3 секунд.
Перевод на ИК-управление (к примеру, для управления в Recovery Menu или программирования MCU) = ENTER" + "V-" в течении 3 секунд
Для программирования обучаемых кнопок пульта:
1. Другой пульт ДУ положите на расстоянии 1 см от этого пульта.
2. Нажмите и удерживайте кнопку SET в течение 3 секунд. Светодиод загорится.
3. Нажмите обучаемую кнопку в разделе ТВ. Светодиод будет медленно мигать.
4. Нажмите и удерживайте клавишу на другом пульте в течение 1 секунды. Светодиод быстро мигнет, а затем загорится.
5. При необходимости повторите шаги 3–4.
6. Нажмите SET для выхода из режима обучения
Управление подсветкой (все операции с удержанием кнопок в течении 3 секунд):
- SET + 0 : Выключить подсветку.
- SET + 1 : Установка яркости подсветки на 33%.
- SET + 2 : Установка яркости подсветки на 66%.
- SET + 3 : Установка яркости подсветки на 100%.
Кнопка Power
Кнопка Power (красная) при наличии коннекта с боксом работает в BT-режиме, в противном случае (например, если пульт не привязан к боксу или из полного выключения питания) переходит в ИК-режим (посылает ИК-команду на включение) до активации BT-модуля в боксе, и далее снова работает в BT-режиме.
Кнопка Power при долгом нажатиии вызывает меню выбора для отключения или перезагрузки плеера, а также в некоторых боксах "Системные настройки"
Кнопка Mode
Позволяет быстро переключать HI-FI цифровой аудиовыход, при каждом нажатии на экран выводится соответствующее оповещение
Audio_HI-FI_On.png 626.84К
0 Количество загрузок:
Audio_HI-FI_Off.png 626.68К
0 Количество загрузок:
Жёлтая кнопка "С"
Позволяет быстро менять видеорежимы в плеере.
При неправильно выставленном видеорежиме (не поддерживаемым ТВ) и отсутствием изображения на экране можно сменить видеорежим нажатием данной кнопки с последующим нажатием одной из цифровых кнопок, которые соответствуют следующим режимам:
(1) Аналоговый (композитный) - 480i 59,94Hz (NTSC)
(2) Аналоговый (композитный) - 576i 50Hz (PAL)
(3) Цифровой (HDMI) - 480i 59,94Hz (NTSC)
(4) Цифровой (HDMI) - 720p 59,94Hz
(5) Цифровой (HDMI) - 1080i 59,94Hz
(6) Цифровой (HDMI) - 1080p 59,94Hz
Кнопка Fav1
Соответствует кнопке Recent - для быстрого входа в "Последнее"
Кнопка Fav2
Для быстрого входа в "Избранное"
Кнопка микрофона
Для работы голосового поиска необходима активация Google-сервисов. Для этого необходимо один раз войти в Google Play Market в Приложения Android.
Проверка уровня заряда батарей в пульте
Настройки > Системные > Пульты и аксессуары > Dune Remote R4 > Кнопка Enter
На некоторых моделях плееров это также можно сделать в Настройки > Прочее > Пульт
Воспроизведение / Управление (Субтитры / Плейлист / Кнопки Enter и Play / Дисплей / Zoom)
Для автоматического перехода к следующему файлу (аудио, видео и фото / автоматического перехода между сериями в сериалах) - Настройки > Прочее > Браузер файлов > Кнопка "Enter" на файле: Создать плейлист.
Такое же значение можно задать для кнопки Play.
Кнопка Play
На сетевой папке запускает поочерёдное воспроизведение всех файлов, находящихся внутри данной папки.
На папке с музыкальными файлами запускает поочерёдное воспроизведение всех аудиотреков внутри данной папки.
На папке с фотофайлами запускает поочерёдный показ всех фото внутри данной папки (согласно параметрам, заданным в Настройки > Воспроизведение > Просмотр фото)
На IPTV-плагинах запускает трансляцию с места последней остановки, а также позволяет сократить кол-во нажатий для входа в плагин, выбора категории, канала и т.д.
На видеофайле (при выборе вида со списком), либо карточке фильма (при выборе вида с постерами) запускает немедленное воспроизведение данного файла, минуя карточку фильма с постером и информацией.
Работает только в Источниках (независимо от выбранного интерфейса и не работает на постерах в главном меню в Новом интерфейсе).
На плагине 101.ru запускает трансляцию последней перед выходом из плагина выбранной радиостанции, а также заметно сокращает кол-во нажатий для входа в плагин, выбора категории, выбора радиостанции.
Кнопка Enter
Настройки > Воспроизведение > Управление позволяет выбрать между "Пауза + показать меню управления" / "Показать плейлист" / "Показать главное меню" при воспроизведении файлов, либо Показом главного меню / Показом ТВ-меню при просмотре IPTV.
На всех видах папок осуществяет вход в папку.
На всех видах файлов (аудио, видео, фото) запускает воспроизведение с одновременным созданием плейлиста (если плейлист задан в настройках)
Субтитры
TXT-Субтитры (полные и форсированные) управляются по PopUp > Субтитры > Настройки. На пультах с кнопкой Субтитры соответственно Субтитры > Настройки.
Кнопки "Вверх/Вниз" сдвигают субтитры по вертикали, кнопки "Р+/Р-" для выбора размера, цифровые кнопки 1-6 для выбора цвета (белый, серый, жёлтый, зелёный, синий, красный).
Для PGS субтитров данные настройки не действительны.
Zoom
Zoom работает корректно при настройке Масштаб > Увеличение (Управление по кнопке Enter), что позволяет при желании избавиться от чёрных полос в фильмах
Жёлтая кнопка "С"
Нажатие жёлтой кнопки «С» при нахождении в левом меню в подразделе Моя Коллекция либо на карточке фильма (в новом интерфейсе) позволяет быстро перейти в пункт «Моя коллекция / Управление папками» для работы с папками МК.
Перемотка
Настройки > Воспроизведение > Управление - позволяет выбрать между Перемоткой по таймлайну / Ускоренной перемоткой / Переключение каналов/файлов и Показом плейлиста
Дисплей
Настройки > Прочее > Дисплей - возможность выбора часов, либо оставшегося или прошедшего времени на дисплее плеера при воспроизведении файлов.
Тест чтения
Кнопка Info на файле открывает свойства данного файла с возможностью запуска теста чтения.
Кнопка Clear
В приложениях Android позволяет быстро удалить ненужные приложения
На файле позволяет быстро удалить ненужные файлы или ссылки на файлы в разделе "Последнее".
BD-Menu / DVD-Menu
BD-Mеnu воспроизводится во внутреннем плеере, однако управление несколько отличается от управления в режиме Lite.
Для возможности использования перемотки кнопками крестовины необходимо сначала вывести на экран блок управления (меню) с таймланом долгим нажатием кнопки Enter с последующим перемещением на сам таймлайн.
Разница в управлении с Lite-режимом обусловлена тем, что кнопки крестовины необходимо передавать в Java-программу, записанную на BD-диске, только она знает и внутри себя принимает решения, отображается ли в данный момент меню на экране и что делать с нажатиями кнопок пульта. Это стандартный механизм работы BD-плеера.
В зависимости от Blu-Ray-диска для вызова Меню диска во время воспроизведения - TopMenu (если предусмотрено на самом Blu-Ray), выход в список воспроизведения - кнопка PopUp. На некоторых дисках эти функции могут быть поменяны местами.
Доступ к контекстному меню, привычному в лайт-режиме по PopUp, к примеру, для управления масштабом или коррекцией синхронизации звука - через наэкранное меню.
Альтернативный быстрый вариант - нажать кнопку Aud или Sub и затем PopUp.
Все остальные функции: вывод Info, перемотка процентами (цифровые кнопки), перемотка по главам (кнопки P+/P-), Zoom, AV-Sync, Aud, Sub и т.д работают привычно как в Lite-режиме.
DVD-Menu воспроизводится во внутреннем плеере, отличий в управлении от режима Lite нет.
Вызов меню диска через контекстное меню по PopUp, альтернативно быстрый вызов по кнопке TopMenu.
Также существует возможность воспроизведения DVD-меню с помощью KODI/SMPC.
При первом запуске «Воспроизвести (external)» автоматом устанавливается KODI, поддержка этого плеера продолжается, однако он не во всех случаях корректно работает с DVD.
Альтернативно существует возможность ручной установки SMPC, удалив при этом KODI (либо сразу еще до установки KODI).
В этом случае при выборе "Воспроизвести (external)" автоматом стартует воспроизведение в SMPC.
Если по каким-то причинам необходимо оставить KODI, следует настроить шары в самом SMPC (в нём есть встроенный браузер сети) и запускать воспроизведение непосредственно из SMPC.
Запуск из SMPC по PopUp > Play на самой папке (фильме), а не по Enter.
Ссылка для скачивания SMPC и профильная тема Dvd На Amlogic
Видео (Настройки / AFR в андроиде / Zoom)
Видеорежим
Видеорежим вывода контента задаётся тремя основными настройками:
Максимальный видеорежим (на современных ТВ рекомендуется выставлять Авто / EDID)
В сочетании с настройкой «Авторазрешение > Включено» контент будет выводиться «нативно», то есть в разрешении, заложенном в самом материале, апскейл происходит на ТВ.
В сочетании с настройкой «Авторазрешение > Выключено» апскейл производится в плеере, масштабированный контент выводится в максимально поддерживаемом в ТВ разрешении.
Также для минимизации лишних переключений можно выставить фиксированный режим, например:
Для UHD ТВ > 4К 2160р 25Hz или 4К 2160р 50Hz
или для Full HD ТВ > 1080р 25Hz или 1080р 50Hz
для использования 25 Гц контента и лучшей совместимости с уплавнялкой в некоторых ТВ и/или предотвращения переключений при старте/остановке 25 Гц контента и согласно настройке в «Авто частота кадров» (см. ниже)
Авто частота кадров (AFR) - рекомендуемая настройка «Все частоты» для нативного вывода всех частот и/или лучшей совместимости с уплавнялкой в некоторых моделях ТВ, либо «Все частоты, предпочитать удвоенные» для минимизации переключений в режимах с 50 Гц.
Во втором варианте частоты 25/29,97/30hz будут удваиваться.
AFR в андроиде. На этом боксе работает внешний AFR, то есть единый механизм для андроид приложений, синхронизирующий частоту кадров экрана с частотой кадров видео вне зависимости от выставленных настроек в самих приложениях.
Авто разрешение (AR)
Эта функция требует индивидуальной проверки на ТВ, в связке с которым используется плеер. Как правило большинство современных ТВ производят апскейл материала лучше медиаплера, отчего в рекомендательном характере следует выставлять «Включено».
Так же, как и в случае с AFR отключение AR может способствовать минимизации лишних переключений при стартах потоков/видео.
Качество изображения
Video_quality.png 301.53К
1 Количество загрузок:
Повышать резкость изображения
Данная настройка выключает (неотключаемый для S928X по умолчанию) фильтр резкости в алгоритме апскейла Amlogic, устраняя т.н. "перешарп" в картинке (излишнюю резкость, способную вызывать артефакты и в целом ухудшать изображение). Выключено по умолчанию.
AI PQ (Picture Quality)
Улучшайзер, анализирующий видеопоток и регулирующий в режиме реального времени такие параметры как цвет, яркость, контраст, резкость и динамический диапазон.
Использование AI PQ - вопрос личного предпочтения, однако как правило любые искусственные улучшайзеры, подвергая обработке изображение, уводят его от первоначального замысла (оригинала), а нередко могут и портить картинку излишней резкостью или контрастом, искажением цветов или неизбежным появлением в процессе обработки артефактов. По этой причине данная настройка по умолчанию выключена.
AI SR (Super Resolution)
Метод масштабирования, предполагающий апскейл на основе AI, но также способный вызывать искажения или артефакты.
Особенно для материала с низким разрешением рекомендуется отключение данной настройки (в случае возникновения артефактов или других нежелательных эффектов).
Альтернативно возможно для сохранения функции апскейла с помощью AI SR и одновременной минимизацией нежелательных эффектов снизить её влияние на процесс апскейла:
AI SR (повышение разрешения с помощью AI) > Low
Форсировать улучшенные уровни чёрного для DV
Данная настройка полезна, если в боксе используется режим LLDV (Player-Led) для улучшения вывода уровней чёрного аналогично выводу "Полный STD-DV с CMv.4.0" (см. ниже), без которой происходила бы обрезка уровней чёрного. Таким образом, несмотря на вывод в режиме LLDV (обработка сигнала в плеере), потери уровней чёрного не происходит.
Для корректного вывода и правильного изображения все значения в этом блоке настроек рекомендуется оставить по умолчанию.
Настройки HDR и Dolby Vision
Данная настройка позволяет определять, на чьей стороне будет производиться обработка сигнала Dolby Vision.
На ТВ с поддержкой обоих режимов предлагаются две настройки:
STD DV (TV-led) - обработка сигнала в ТВ, при которой SDR и HDR выводятся нативно (8 бит 4:4:4 и 10 бит 4:4:4), Dolby Vision выводится в 8-битном RGB контейнере с 4:4:4 (т.н. RGB-туннелирование, при котором ТВ и ресивер в инфо определяют 8 bit, а обработка сигнала происходит на стороне ТВ).
В зависимости от модели ТВ эта настройка может дать более качественное изображение. Как правило, модели современных ТВ, начиная с 2020/2021 года (в зависимости от производителя) имеют поддержку TV Led (информация в «Текущем видеорежиме» на плеере 12 bit STD).
LLDV (Player-led) - обработка сигнала в медиаплеере, при которой SDR и HDR выводятся нативно (8 бит 4:4:4 и 10 бит 4:4:4), Dolby Vision выводится с цветовым пространством YCbCr 4:2:2 12 bit (информация в «Текущем видеорежиме» на плеере 12 bit LLDV).
Для ТВ с поддержкой только одного режима LLDV (Player-led) в плеере предлагается и выставлена по умолчанию настройка LLDV.
"Как выводить..." и "Использовать Dolby VS10 для..."
Для UHD ТВ настройки для вывода форматов рекомендуется выставлять согласно самому контенту для нативного вывода, отключив движок VS10 для SDR и HDR.
Данную настройку рекомендуется оставить включённой по умолчанию, если ТВ поддерживает STD DV.
Также в нём должна быть поддержка DMv4.0 и CMv4.0. Такая поддержка есть как правило в ТВ производства начиная с 2020 г.
Полный STD DV подразумевает под собой вывод реального TV-led, когда tone mapping совершает ТВ, вместо "fake" TV-led, когда tone mapping делается как и в случае LLDV на стороне плеера.
Подробно данная тематика рассматривается в видео TV-LED и RGB туннелинг. LLDV или STD-LED (разница между TV-Led/Player-Led).
Более детально также в видео Отличия в передаче RPU у Dolby Vision Fake TV-LED vs настоящий TV-LED (различия между полным и fake TV-Led).
Также Наглядное видео сравнения работы и качества изображения между LLDV и STD DV
CMv4.0 позволяет правильный вывод и обработку метаданных в DV-контенте с версией CMv4.0, а также для избежания потери деталей в тёмных сценах, однако эффект от данной настройки зависит также и от яркости ТВ (чем она выше, тем эффект потери качества изображения при выводе с CMv2.9 меньше).
Наглядное и детальное видео Dolby Vision. Проблема обрезки градаций черного на fake tv-led CM2.9 плеерах
Для FullHD ТВ и проекторов могут быть полезны настройки "Как выводить HDR > SDR" и "Использовать Dolby VS10 для HDR > Да".
При такой настройке также будет выводится SDR сигнал, но обработкой будет заниматься движок VS10.
На некоторых ТВ и проекторах это позволяет добиться лучшего результата.
Примечание.
VS10 - это движок Dolby Vision, позволяющий преобразовывать контент (весь или частично) в HDR. Это своего рода «улучшайзер» наподобии преобразования SDR > HDR.
Использовать движок VS10 на UHD ТВ для всего контента или выборочно для определённых форматов - вопрос личного предпочтения.
Для FullHD ТВ и проекторов использование движка VS10 может наоборот улучшить качество преобразования HDR > SDR.
Дополнительные настройки видео:
Предпочитаемая глубина цвета - на данном боксе возможен нативный вывод всех трёх варинтов (8 бит, 10 и 12 бит).
Поэтому рекомендуемая настройка в данном пункте - «Как в контенте» для корректного вывода SDR и HDR.
Однако в зависимости от ТВ (процессинга внутри него) возможен вариант "Максимальная", плюс в этом случае: переключение между SDR и HDR происходит быстрее.
Все остальные пункты рекомендуется оставить по умолчанию.

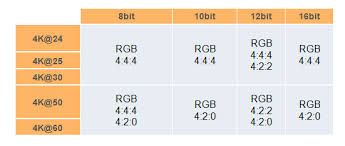

При таких настройках и согласно стандарту HDMI контент выводится следующим образом:
Системные настройки:
HDR policy
Adaptive HDR – рекомендуемая настройка, при которой происходит корректное переключение между всеми форматами SDR/HDR/DV и их нативный вывод.
Always HDR – при данной настройке переключения между форматами нет, весь контент выводится через движок VS10.
HDR Priority
Данной настройкой определяется предпочтительный вариант вывода: Dolby Vision или HDR.
Dolby Vision - в этом варианте контент с DV выводится согласно настройкам, выставленным в пункте «Настройки Dolby Vision».
HDR10 - при этой настройке в боксе отключается вывод Dolby Vision, вывод DV-контента происходит с конвертацией в HDR в режиме 10 бит 4:4:4.
Это может быть полезно для ТВ с поддержкой HDR, но без поддержки DV, к примеру для вывода Dolby Vision Profile 5, в котором нет HDR слоя.
Проверка HDCP
Данная настройка может влиять на скорость запуска контента, а также возможно приводить к нежелательным эффектам, таким как лишние переключения, периодическое кратковременное отсутствие сигнала, а также полное отсутствие изображения при включённом АР. В зависимости от сетапа эти эффекты могут проявляться по разному или полностью отсутствовать. Включена по умолчанию. Рекомендуется её выключить.
В изменении остальных системных настроек нет ни смысла, ни практической пользы, так как они перекрываются настройками в Шелле, то есть настройки в Dune UI имеют приоритет над системными.
Zoom во внутреннем при настройке «Масштаб: увеличение» работает корректно, то есть чёрные полосы убираются без искажения пропорций.
Звук (замеры выходов Max 8K и сравнения Max 8K vs. Solo 8K)
Max8K_Solo8K_RCA_OUT.PNG 306.66К
5 Количество загрузок:
2. Сравнение между стандартным выходом и Coax HiFi. Замеры на выходе модифицированной (с заменой набора операционников с NJN2114 на AD826 и OP275 на MUSE8920) Ultra Vision 4K.
Max8K_Coax_Standart_vs_Coax_HiFi.PNG 295.31К
3 Количество загрузок:
3. Замеры на этой же Ultra Vision 4K при проигрывании через Internal HiFi (Xmos) и Coax IN.
UltraVision_internalHiFi_VS_Coax-IN_HiFi-Max8K_Coax-HiFi.PNG 289.53К
2 Количество загрузок:
4. Сравнение Max 8K RCA против Max 8K Coax HiFi
Max8K_RCA_vs_Coax_HiFi.PNG 306.72К
2 Количество загрузок:
Звук HDMI/S/PDIF (Форматы / Вывод и преобразование)
В шелле настройка звука Оригинал (Bitstream) / PCM (декодирование) определяет, в каком виде звук выходит из него в систему.
Настройки > Системные > Настройки устройства > Экран и звук > Расширенные настройки звука > Выбор форматов - определяет, в каком виде звук выводится из системы на HDMI.
Конечный вывод звука зависит от комбинации этих настроек.
При настройке Оригинал (bitstream) + HD-звук bitstream > Включено выводятся все основные форматы кинотеатрального звука вплоть до DTS:X и Dolby TrueHD (+Atmos), а также многоканальный AAC (в PCM) и многоканальный PCM до 7.1.
Также в Расширенные настройки звука > Выбор форматов рекомендуется выбрать "Автоматически" в целях лучшей совместимости с устройством декодирования для согласования с ним поддерживаемых им форматов.
При настройке Оригинал (bitstream) + HD-звук bitstream > Выключено HD-форматы звука выводятся следующим образом:
- Dolby Digital Plus конвертируется в DD
- ядро DD из Dolby TrueHD при его наличии в дорожке, при отсутствии ядра декодируется автоматом до 7.1
- ядро DTS из DTS-HD MA / DTS HI-RES / DTS:X
При настройке PCM (декодирование) все форматы выводятся в многоканальном PCM до 7.1
При настройке PCM (декодирование) в Шелл + Системные > Выбор форматов > Нет:никогда не использовать объёмный звук все форматы выводятся в PCM 2.0
Подключение по оптике (S/PDIF)
S/PDIF имеет ограниченную пропускную способность максимум в шесть дискретных каналов. Таким образом вывод ограничен форматами звука 5.1
Для вывода многоканального звука по оптике необходимо включить конвертацию HD-звука.
При настройке Оригинал (bitstream) + HD-звук bitstream > Выключено по оптике выводятся:
- DD (АС3) и AC3 EX - в многоканале до 6.1
- DD+ - выводится как DD
- Dolby TrueHD - выводится ядро DD при его наличии в звуковой дорожке, иначе декодируется в PCM 2.0
- DTS и DTS EX - в многоканале до 6.1
- DTS HI-RES - в многоканале 5.1 (ядро DTS)
- DTS-HD MA 5.1 - в многоканале 5.1 (ядро DTS)
- DTS-HD MA 7.1 - в многоканале 5.1 (ядро DTS)
- DTS:X - в многоканале 5.1 (ядро DTS)
- PCM / AAC (5.1 и 7.1) - выводится в PCM 2.0
При настройке PCM (декодирование):
- Все форматы выводятся в PCM 2.0
-----------------------------------------------------------------------------------------
Поддержка DSD SACD / DSF DSD / SACD ISO в многоканале – есть.
Поддержка WMA - есть.
Вывод звука без передискретизации для чипсетных выходов во внутреннем плеере - есть.
Вывод на USB DAC через внутренний плеер с 24 bit/96 kHz
Вывод на USB DAC без передискретизации возможен только с использованием, к примеру, USB Audio Player или HiBy Music.
Внимание! Переключение частоты дискретизации звука HDMI занимает некоторое время (когда используется собственная частота дискретизации аудио и частота дискретизации аудиофайла отличается от 48 кГц). Для этого в «Настройки / Аудио / Задержка переключения частоты дискретизации» необходимо подобрать своё значение. Значение по умолчанию - 800 мс, что должно быть достаточным для большинства моделей AVR и телевизоров. В зависимости от используемой модели AVR/TV может потребоваться выбрать другое значение
Просмотр фото
При просмотре фотографий на боксах Дюны по кнопке Info выводится корректная инфрмация о разрешении файла. Однако сам вывод фото возможен максимально в разрешении Full HD, независимо от разрешения самого фото.
Reset / Меню Recovery
Внимание! В данном режиме БТ-модуль плеера неактивен. Комплектный пульт R3 в Меню Рекавери не работает. Потребуется пульт с ИК-управлением.
Также можно использовать ПК-клавиатуру, подключив её к плееру по USB.
Сброс настроек / перепрошивка из Меню Рекавери:
Скачать актуальную прошивку на флешку (если будем прошивать).
1. Отключить плеер по питанию (кнопкой питания на задней панели)
2. Зажать сзади (зубочисткой) кнопку резет.
3. Подать питание на плеер и дождаться появления лого Dune HD
4. Не отпуская кнопку резет повторно выключить и снова включить питание
5. После появления на экране меню System Recovery отпустить кнопку резет
6а. Для прошивки выбрать пункт "Apply update from USB"
6б. Для сброса настроек выбрать "Wipe Data/ Factory Reset, подтвердить свои действия и перестартовать Reboot System Now.
Страница оф релизов (стабильных и бета) ОТА прошивок -
Страница "alpha"- firmware versions -
Страница "New GUI" - http://dune-hd.com/firmware/newgui/
Список ошибок, будет актуализироваться по мере обнаружения и в процессе исправления
2. Отсутствие выбора приоритета между DV и HDR10+ для гибридных и официальных релизов, содержащих оба формата. Актуально для ТВ марки Samsung и проекторов с отсутствием поддержки DV, но с поддержкой HDR10+. При настройке "Как выводить DV > HDR" контент выводится в HDR вместо HDR10+ - в работе по исправлению
3. После использования голосового поиска в ланчере Android-TV с последующим возвратом в Dune Shell может периодически выдаваться сообщение «Запрашиваем разрешение» до следующей перезагрузки бокса по питанию. После перезагрузки работа голосового поиска в Dune Shell штатная - решение ищется / в работе
4. Воспроизведение DVD 16:9 с неверным соотношением сторон в режиме DVD-Lite. Сразу после перезагрузки по питанию соотношение сторон правильное, но после просмотра любого другого видео соотношение сторон ломается. В режиме DVD-Menu проблема отсутствует- исправление войдёт в следующие обновление ПО. На данный момент для корректного просмотра таких DVD необходимо перегрузить бокс по питанию.
Наполнение шапки следует...
.....Sky4K, Pro4K, Max4K, Ultra4K.....
, MaxVision, UltraVision, Solo8K.....
