БП у Dune Prima


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 88

#81 romchik7310

romchik7310

    Новичок

  • Недавно зарегистрированные
  • Pip
  • 1 сообщений

Отправлено 24 October 2014 - 21:26

Ну вот и мой бобик сдох. Прайм-3 возрастом 5 лет. Ночью встаю - а он тикает (не то оптический привод не то винт). Жму кнопку открытия лотка привода - ноль эмоций. Да и экран как-то тускло светится. В общем, вырубил тумблером и пошёл спать. На следующий день врубаю - вообще глухо. Разбираю - с виду всё ОК, меряю напругу - 5В есть, 12В нет. Отключаю все разъёмы - по нулям. Включаю разъём STB - есть 5В, вместо 12В - 15 и постепенно растёт, трансформатор свистит. В общем, заменил электролиты: высоковольтный и 6 "зелёненьких", хотя старые не взбухли и выглядели нормально. Включаю - завёлся. Так что, не вспухли - так поди высохли за 5 лет электролиты. На плате ещё несколько штук мелких электролитов есть, менять их не стал.



ЗЫ. Да, цена вопроса - 120р за 7 Жамиконов в не самом дешёвом месте.

Та же. 5 лет. Симптомы один в один. Иду покупать ёмкости. Спасибо!



#82 zeroside

zeroside

    Новичок

  • Недавно зарегистрированные
  • Pip
  • 1 сообщений

Отправлено 27 February 2015 - 12:50

Добрый день друзья по несчастью :)



Сдох bd prime 3.0 второй раз после скачка напряжения. Первая смерь была из-за вздутого 1000х25в.

БП JEP0910P-RO



Симптомы: При нажатии кнопки - тишина, единственное немного свистит транс. Без нагрузки на выходах только +5в. Под нагрузкой напряжение падает. Где должны быть 12В - всего 2,2в, где должны быть 5в - 1,2.

На 4418 есть 5в, а вот 12в никак не появляются.



Заменил все электролиты, менял tl431, el817, пропаял все контакты. Визуально все ок.



И вот когда добрался до 378R12 на черном радиаторе 4 pin (dc-in,dc-out,gnd,power ctrl) и кратковременно замкнул контакты gnd+power ctrl с подключенными разъемами - dune включилась! дисплей горит, все работает.

После отключения кнопкой и повторного включения - уже не включается, только через замыкание контактов.

После отключения кнопкой и повторного включения через 1-2 секунды включается нормально.



Подскажите куда копать? Что то после скачка питания вылетело, но вот что?



#83 deniseni

deniseni

    Новичок

  • Пользователи
  • Pip
  • 2 сообщений

Отправлено 07 April 2015 - 11:57

Друзья! Очень нужна помощь! Обнаружил, что потух мой Dune BD Prime 3.0. Думал, что отключено с кнопки. Но на включение кнопки никак не реагирует. Возможно моргнуло электричество. Теперь не подает никаких признаков жизни. Аппарату 6 лет! Ни разу не ремонтировался! В блоке питания заметил один вздутый электролит на 1000 мкф. Заменил его - результат ноль. Из напряжений присутствует только 5 вольт и вроде 2 вольта. По остальным - 0! Напряжения мерил без нагрузки. Никакого писка не издает! Посоветуйте куда копать!



#84 timer

timer

    Пользователь

  • Пользователи
  • PipPip
  • 46 сообщений

Отправлено 19 August 2015 - 17:02

Если кому интересно. БП в результате починил сам (на Будёновском не нашёл, кто-бы взялся за него). Сгорела IC1 (между 1-м и 3-м контактами было 1,6 кОм в обоих направлениях, на здоровой должна быть беконечность). Всё остальное было живое. Вообще, учитывая что я прочитал по данной теме, эта IC1, похоже самое слабое звено этого БП. Пара советов тем, у кого возникнет проблема с этим БП: 1) На здоровом БП без нагрузки (отключены все выходные разъёмы) из всех напряжений на выходе есть только +5 В на s5v (ещё на каком-то контакте рядом было ~ 2 В), на остальных - нули. 2) После проверки высоковольтной цепи первым делом стоит посмотреть напряжение на выводе 3 (относительно 1) IC1. Должно быть ~ + 12 В (на моей сгоревшей было + 2,5 В)

Симптомы те же - не включается просто и все. Внешний вид всех деталей хороший. 220 доходит до диодного моста и большого кондера, дальше ХЗ чего мерить)

На колодках выхода напруги вообще нет - ни 5, ни 12, ничего.



#85 eu8cc

eu8cc

    Опытный комментатор

  • Пользователи
  • PipPipPipPipPip
  • 239 сообщений
  • Gender:Male

Отправлено 20 August 2015 - 11:26

Cхема блока питания JEP0910P-RO:







Вполне возможно полетела шим микруха OB2263, если блок такого типа как я привел.

Так же стоит проверить полевого транзистора FQPF5N60C


Dune HD Magic 4K Plus, 240217_0207_r22
Dune HD Pro One 8K Plus 240220_1955_r22


#86 timer

timer

    Пользователь

  • Пользователи
  • PipPip
  • 46 сообщений

Отправлено 20 August 2015 - 20:48

Похож, но мой немного другой.



Прикрепленный файл  2015-08-18 17-46-47.JPG   176.07К   73 Количество загрузок: Прикрепленный файл  2015-08-18 17-48-41.JPG   141.4К   63 Количество загрузок:





#87 eu8cc

eu8cc

    Опытный комментатор

  • Пользователи
  • PipPipPipPipPip
  • 239 сообщений
  • Gender:Male

Отправлено 20 August 2015 - 22:40

Похож, но мой немного другой.



attachicon.gif2015-08-18 17-46-47.JPG attachicon.gif2015-08-18 17-48-41.JPG

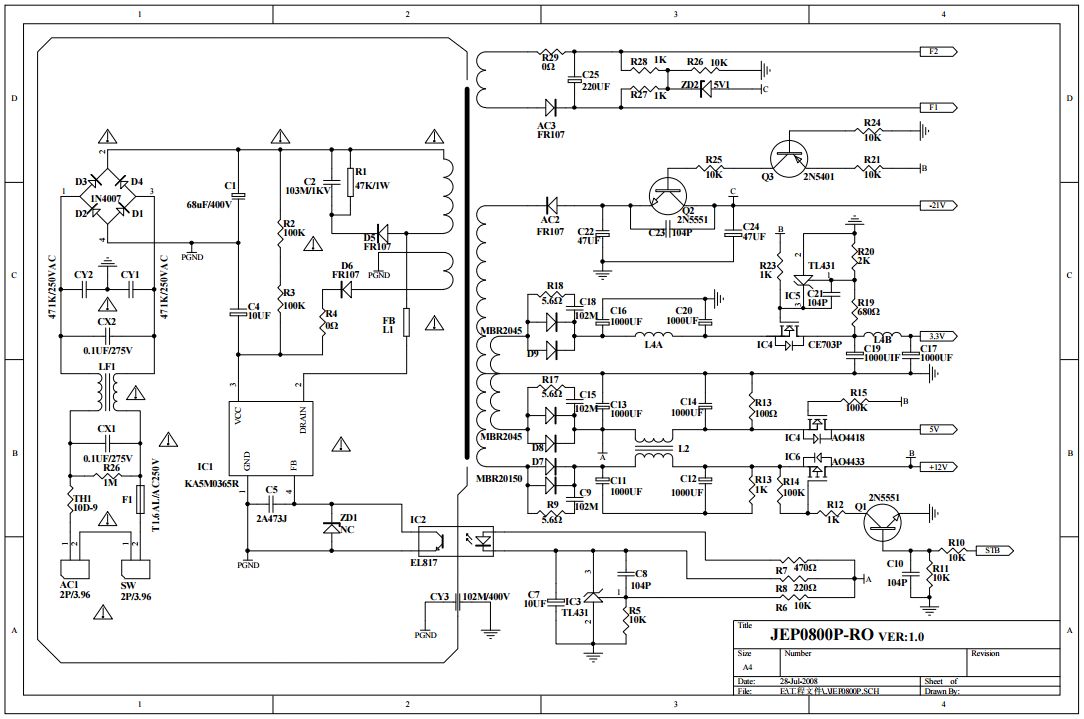

Схема вашего блока JEP0800P на форуме тоже есть.






Там другие немного элементы KA5M0365R

Полезна будет статьяРемонт блока питания Dune BD Prime


Dune HD Magic 4K Plus, 240217_0207_r22
Dune HD Pro One 8K Plus 240220_1955_r22


#88 timer

timer

    Пользователь

  • Пользователи
  • PipPip
  • 46 сообщений

Отправлено 03 September 2015 - 15:28

Спасибо.

В итоге починили в местном ремонте аппаратуры за 600 руб. Замена ШИМ как сказал мастер. Но показал на транзистор (?), который стоит на первом радиаторе.

Кстати, предыдущий ремонт был в оф. СЦ - замена БП за 2300 руб. И это 2012 г. с курсом доллара слегка за 30... То есть раз в 7-8 дороже. Хватило на три года, как и первого БП, который с завода был. Вот такая статистика.



#89 simm3531

simm3531

    Новичок

  • Недавно зарегистрированные
  • Pip
  • 1 сообщений

Отправлено 24 October 2015 - 18:54

Рекомендую! ремонт блока питания
